Журнал контроля сварных соединений неразрушающими методами

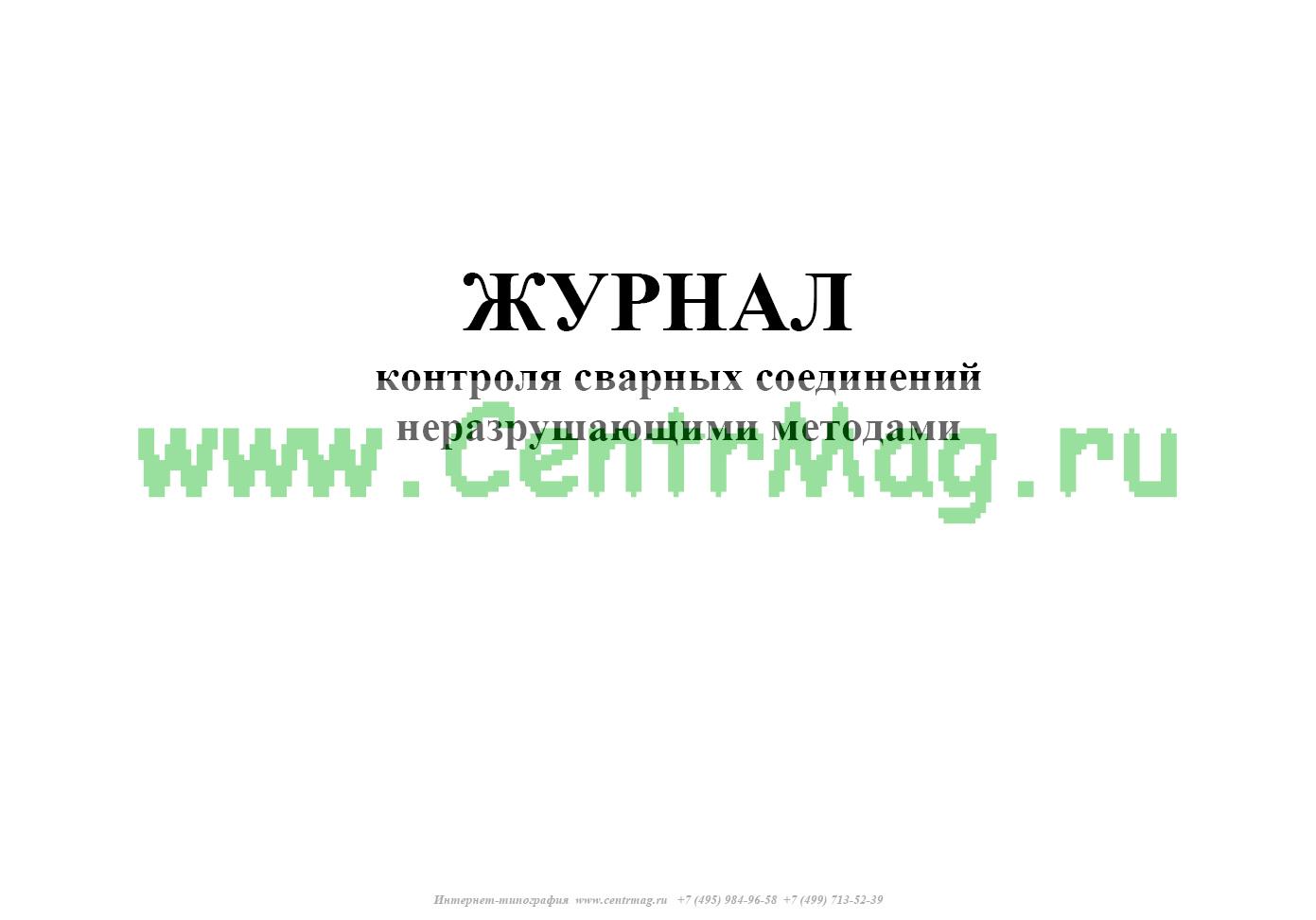

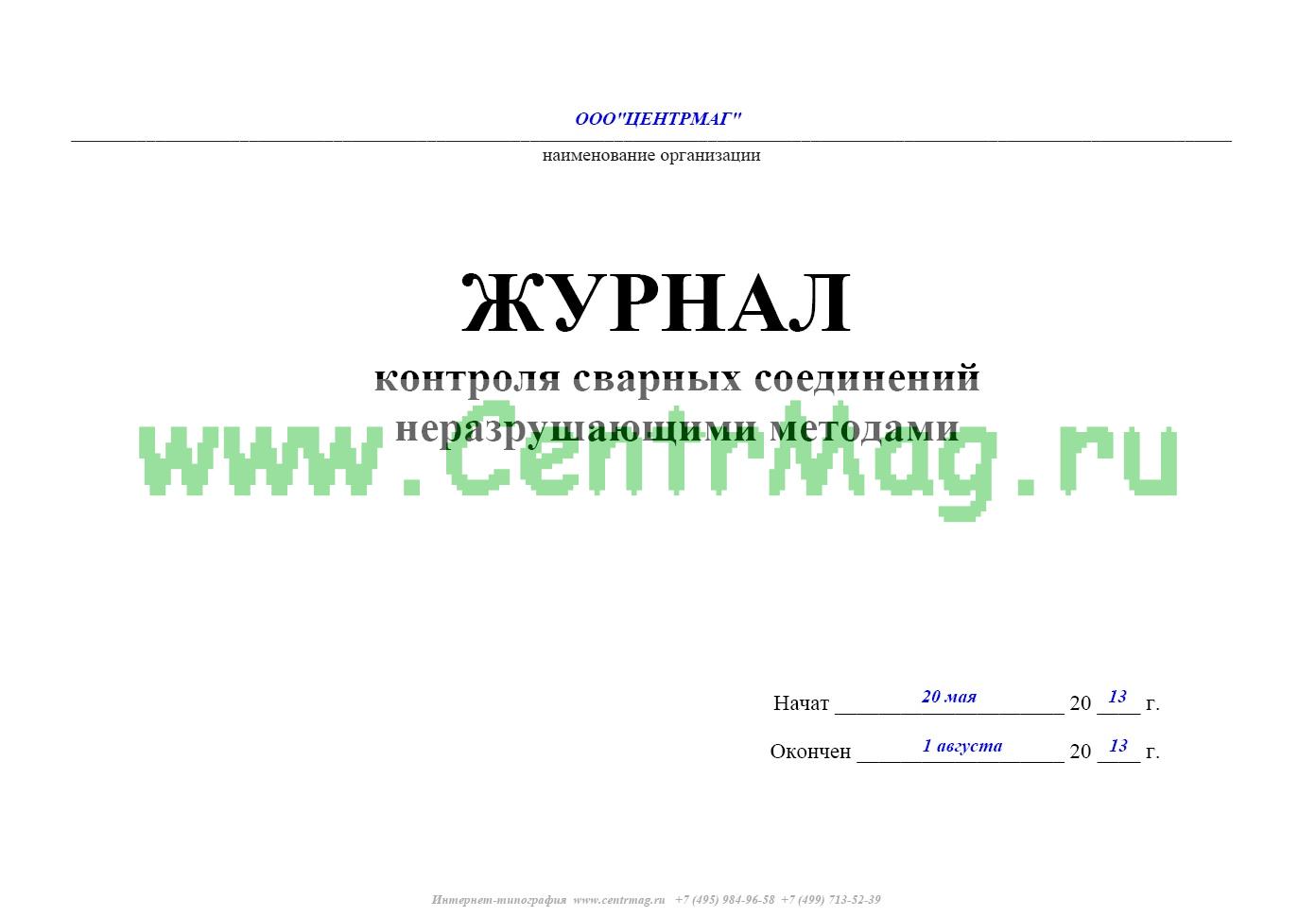

Образец и пример заполнения журнала контроля сварных соединений неразрушающими методами
В наличии Цена за шт.

35

Количество
Купить

Акции и скидки Поделиться



Настройка блока страниц

Количество страниц (рекомендуется 60 стр.): (листов: 10)

  • 20
  • 40
  • 60
  • 80
  • 96
  • 200
  • 300
  • 400
  • 500
  • 600

Плотность бумаги:


Переплет:



Нумерация, скрепление, печать:


Все настройки

Настройка обложки

Дополнительно:

Настройка обложки:

Скрепление:

Цвет обложки:

белая

Цвет обложки:

синий, бумвинил
Бумвинил
Кожзам
Бумага

Логотип на обложку

Вы можете прикрепить файл с логотипом организации. Логотип журнала мы напечатаем на обложке.
Переместите файлы сюда или нажмите
очистить

Образец журнала

Вы можете прикрепить файл с образцом журнала
Переместите файл сюда или нажмите
очистить



Развернуть ▼

Форма журнала контроля сварных соединений неразрушающими методами соответствует РД-08.00-60.30.00-КТН-046-1-05. Руководящий документ. Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных нефтепроводов" (утв. ОАО "АК "Транснефть" 08.12.2005), ВСН 362-87. Изготовление, монтаж и испытание технологических трубопроводов на Ру до 10 МПа".
К неразрушающим методам контроля качества сварных соединений относят внешний осмотр, контроль на непроницаемость (или герметичность) конструкций, контроль для обнаружения дефектов, выходящих на поверхность, контроль скрытых и внутренних дефектов.
Внешний осмотр и обмеры сварных швов - наиболее простые и широко распространенные способы контроля их качества.
Они являются первыми контрольными операциями по приемке готового сварного узла или изделия. Этим видам контроля подвергают все сварные швы независимо от того, как они будут испытаны в дальнейшем. Внешним осмотром сварных швов выявляют наружные дефекты: непровары, наплывы, подрезы, наружные трещины и поры, смещение свариваемых кромок деталей и т.п. Визуальный осмотр производят как невооруженным глазом, так и с применением лупы с увеличением до 10 раз.
Обмеры сварных швов позволяют судить о качестве сварного соединения: недостаточное сечение шва уменьшает его прочность, слишком большое - увеличивает внутренние напряжения и деформации. Размеры сечения готового шва проверяют по его параметрам в зависимости от типа соединения. У стыкового шва проверяют его ширину, высоту, размер выпуклости со стороны корня шва, в угловом - измеряют катет. Замеренные параметры должны соответствовать ТУ или ГОСТам. Размеры сварных швов контролируют обычно измерительными инструментами или специальными шаблонами.
Внешний осмотр и обмеры сварных швов не дают возможности окончательно судить о качестве сварки. Они устанавливают только внешние дефекты шва и позволяют определить их сомнительные участки, которые могут быть проверены более точными способами.
Контроль непроницаемости сварных швов и соединений. Сварные швы и соединения ряда изделий и сооружений должны отвечать требованиям непроницаемости (герметичности) для различных жидкостей и газов. Учитывая это, во многих сварных конструкциях (емкости, трубопроводы, химическая аппаратура и т.д.) сварные швы подвергают контролю на непроницаемость. Этот вид контроля производится после окончания монтажа или изготовления конструкции.
Дефекты, выявленные внешним осмотром, устраняются до начала испытаний. Непроницаемость сварных швов контролируют следующими методами: капиллярным (керосином), химическим (аммиаком), пузырьковым (воздушным или гидравлическим давлением), вакуумированием или газоэлектрическими течеискателями.

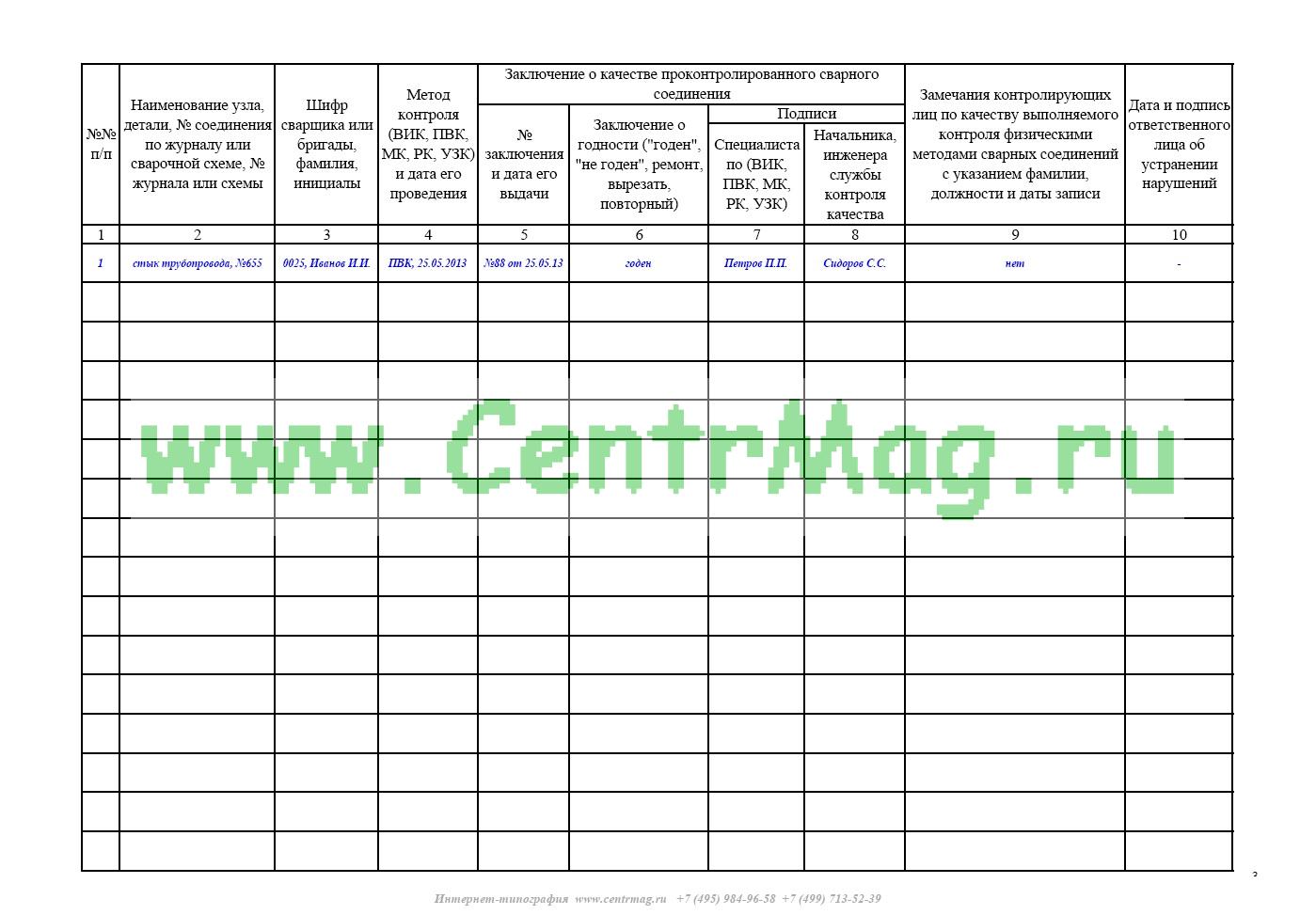

Журнал контроля сварных соединений неразрушающими методами
имеет графы:
1. п/п
2. Наименование узла, детали, соединения по журналу или сварочной схеме, журнала или схемы
3. Шифр сварщика или бригады, фамилия, инициалы
4. Метод контроля (ВИК, ПВК, МК, РК, УЗК) и дата его проведения
5-8. Заключение о качестве проконтролированного сварного
- заключения и дата его выдачи
- Заключение о годности ("годен", "не годен", ремонт, вырезать, повторный)
- подпись Специалиста по (ВИК, ПВК, МК, РК, УЗК)
- подпись Начальника, инженера службы контроля качества
9. Замечания контролирующих лиц по качеству выполняемого контроля физическими методами сварных соединений с указанием фамилии, должности и даты записи
10. Дата и подпись ответственного лица об устранении нарушений

См. также Журнал контроля сварных соединений неразрушающими методами, у которого на 6 граф больше.

Еще сомневаетесь, где купить и заказать качественные журналы и бланки по Вашему образцу? Только у нас!
Мы доставляем заказы не только по Москве и области, но и по всей России.
Воспользовавшись калькулятором журнала, Вы настроите нужное количество страниц, обложку, логотип и т.д.
