- Артикул:00-01105966
- Обложка: Мягкая обложка
- Страниц: 74
- Год: 2011
- Вес: 753 г
Развернуть ▼

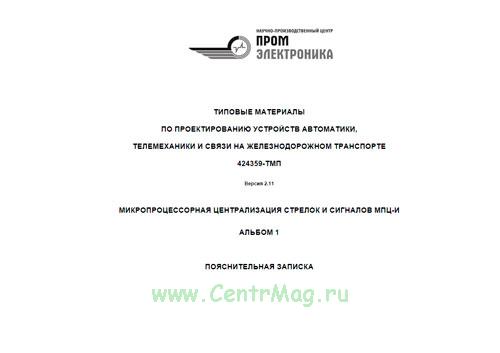

Настоящие типовые материалы для проектирования 424359-ТМП "Микропроцессорная централизация стрелок и сигналов МПЦ-И" разработаны ЗАО "НПЦ "Промэлектроника" в инициативном порядке.
ТМП предназначены для руководства при проектировании микропроцессорной централизации стрелок и сигналов МПЦ-И на железнодорожных станциях при новом строительстве или при модернизации действующих устройств электрической централизации (ЭЦ).
ТМП выполнены в соответствии с требованиями "Правил технической эксплуатации железных дорог Российской Федерации", "Норм технологического проектирования устройств автоматики и телемеханики на федеральном железнодорожном транспорте НТП СЦБ МПС-99".
Содержание
1 Введение
2 Основные положения
2.1 Назначение МПЦ-И
2.2 Функции и режимы работы МПЦ-И
3 Описание системы МПЦ-И
3.1 Структура, состав, работа системы МПЦ-И
3.2 Управляющий контроллер централизации
3.3 Шкаф управления ШУ КЦ
3.4 Контроллер централизации
3.4.1 Состав и работа контроллера централизации
3.4.2 Блок монтажный
3.4.3 Модель центрального процессора
3.4.4 Модель переходной модуля центрального процессора
3.4.5 Модели функциональные МФ-01. МФ-02, МФ-03
3.4.6 Модуль последовательного интерфейса МПИ
3.4.7 Модель переходной МПЗ
3.4.8 Модуль переходной МП МПИ
3.4.9 Блок питания сетевой
3.4.10 Панель задняя БПС
3.4.11 Панель-заглушка
3.4.12 Общесистемные программные средства
3.5 Блок устройств сопряжения с объектами
3.5.1 Состав БУСО
3.5.2 Кассета УСО
3.5.3 Модуль УСО-БР-ОЗ
3.5.4 Модуль пассивный
3.5.5 Панель-заглушка кассеты УСО
3.6 Комплект жгутов внутреннего монтажа
3.7 Управляющая программа МПЦ-И
3.8 Система ввода вывода информации УКЦ
3.8.1 Общие положения
3.8.2 Формирователи тестовых сигналов
3.8.3 Подсистема ввода информации
3.8.4 Подсистема вывода информации
4 Электропитание МПЦ-И
4.1 Требования к электропитанию
4.2 Номенклатура электропитании применяемых в МПЦ-И
5 Описание чертежей альбома 2
5.1 Схематический план станции с осигнализованием
5.2 Таблицы взаимозависимости стрелок, сигналов и маршрутов
5.3 Структурная схема МПЦ-И
5.4 Схемы подключения УКЦ
5.4.1 Общие положения
5.4.2 Модули ввода
5.4.3 Модули вывода
5.4.4 Информационная увязка контроллеров централизации
5.4.5 Увязка УКЦ с системой верхнего уровня
5.4.6 Электропитание УКЦ
5.5 Локальная вычислительная сеть МПЦ-И
5.6 Схемы внешних подключений ШТК. АРМ ДСП и АРМ ШН
5.7 Схемы управления светофорами
5.7.1 Общие положения
5.7.2 Схемы управления огнями входных светофоров
5.7.3 Схемы управления огнями выходных и маневровых светофоров
5.7.4 Схема комплекта мигания
5.7.5 Схема включения реле ДН. ДСН
5.7.6 Схемы включения реле пригласительных сигналов
5.8 Схемы управления стрелками
5.8.1 Работа схемы в режиме основного управления
5.8.2 Работа схемы в режиме резервного управления
5.9 Схема включения цифрового амперметра
5.10 Схема управления автоматической очисткой стрелок
5.11 Местное управление стрелками
5.12 Увязка с перегонами
5.12.1 Однопутная автоблокировка без проходных светофоров. Перегон Примерная - А
5.12.2 Однопутная релейная полуавтоматическая блокировка РПБ-ГТСС. Перегон Примерная - Б
5.12.3 Однопутная автоблокировка на двухпутном перегоне. Перегон Примерная - В
5.12.4 Двухпутная автоблокировка с двухсторонним движением при капитальном ремонте одного из путей Перегон Примерная - В
5.12.5 Однопутный перегон. Четырехпроводная схема смены направления. Линейные цепи с использованием реле типа ПЛЗ
5.12.6 Двухпутный перегон. Четырехпроводная схема смены направления
5.12.7 Двухпутный перегон. Двухпроводная схема смены направления по МРЦ-13
5.13 Схемы увязки с УКСПС
5.14 Схемы управления переездной сигнализацией
5.15 Схемы дистанционного ограждения приемо-отправочных путей
5.16 Схемы увязки с системой оповещения монтеров пути "Сирена-Р"
5.17 Схемы кодирования рельсовых цепей
5.17.1 Общие положения
5.17.2 Базовый вариант схем кодирования
5.17.3 Комбинированный вариант схем кодирования
5.17.4 Вариант полностью релейных схем кодирования
5.18 Устройства контроля свободности участков пути
5.19 Пульт резервного управления
5.20 Размещение оборудования МПЦ-И
5.21 Заказ оборудования МПЦ-И
6 Описание чертежей альбома 3
6.1 Монтажные схемы шкафа УКЦ
7 Сопровождение проектирования МПЦ-И
