- Артикул:00-01019683
- Обложка: Мягкая обложка
- Город: Москва
- Страниц: 51
- Год: 1973
Развернуть ▼

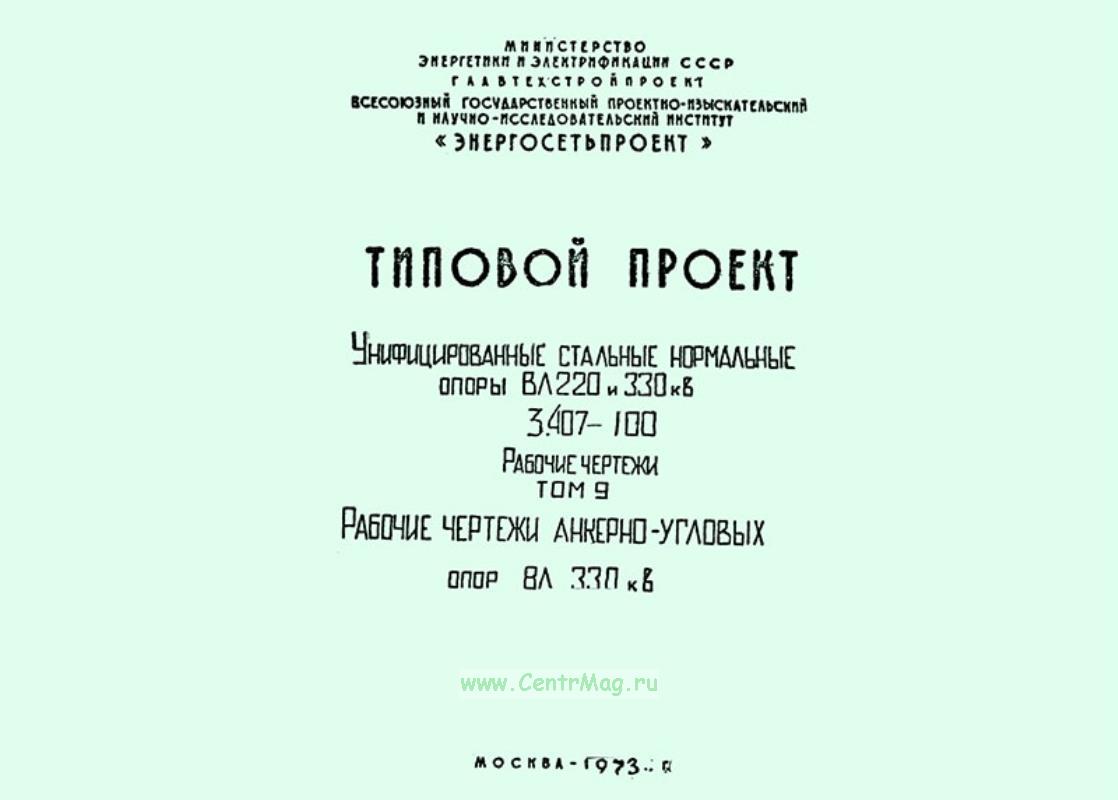

В настоящий том входят рабочие чертежи анкерно- угловых опор ВЛ 330 кВ : одноцепных - У330-1, У330 - 3 и двухцепной- У330 - 2.
Все опоры рассчитаны по методу предельных состояний на нагрузки при подвеске проводов марки 2 х АСО — 300 и АС0-400 по ГОСТ 839-59 в I-IV районах гололедности и в III ветровом районе.
Опоры применяются также в качестве концевых при предельных углах поворота, указанных на монтажных схемах соответствующих опор.
Содержание
Монтажная схема опоры У330 - 1
Монтажная схема опоры У330-2
Монтажная схема оперы У330-3
Расчетный лист опоры У330-1
Расчетный лист оперы У330-2
Расчетный лист опоры У330-3
Нижняя секция опоры УЗЗ0-1
Нижняя секция опоры У330-2
Нижняя секция опоры У330-3
Средняя секция опоры У330-2
верхняя секция опоры У330-1
верхняя секция опоры УЗЗО -2
Верхняя секция опоры УЗЗО-3
Тросостойки для опер У330-1, У330-2
Траверса l=5.1 м для опор У330-1, У33О-2
Траверса l=8 м для опор У330-1, У33О-3
Траверса l=6,0 м для опор У330-1, У33О-2
Траверса l=8,9 м для опор У330-1, У33О-2
Тросовая траверса левая l=4,3 м, У330-3
Тросовая траверса правая l=4,3 м, У330-3
Подвеска для крепления гирлянды
