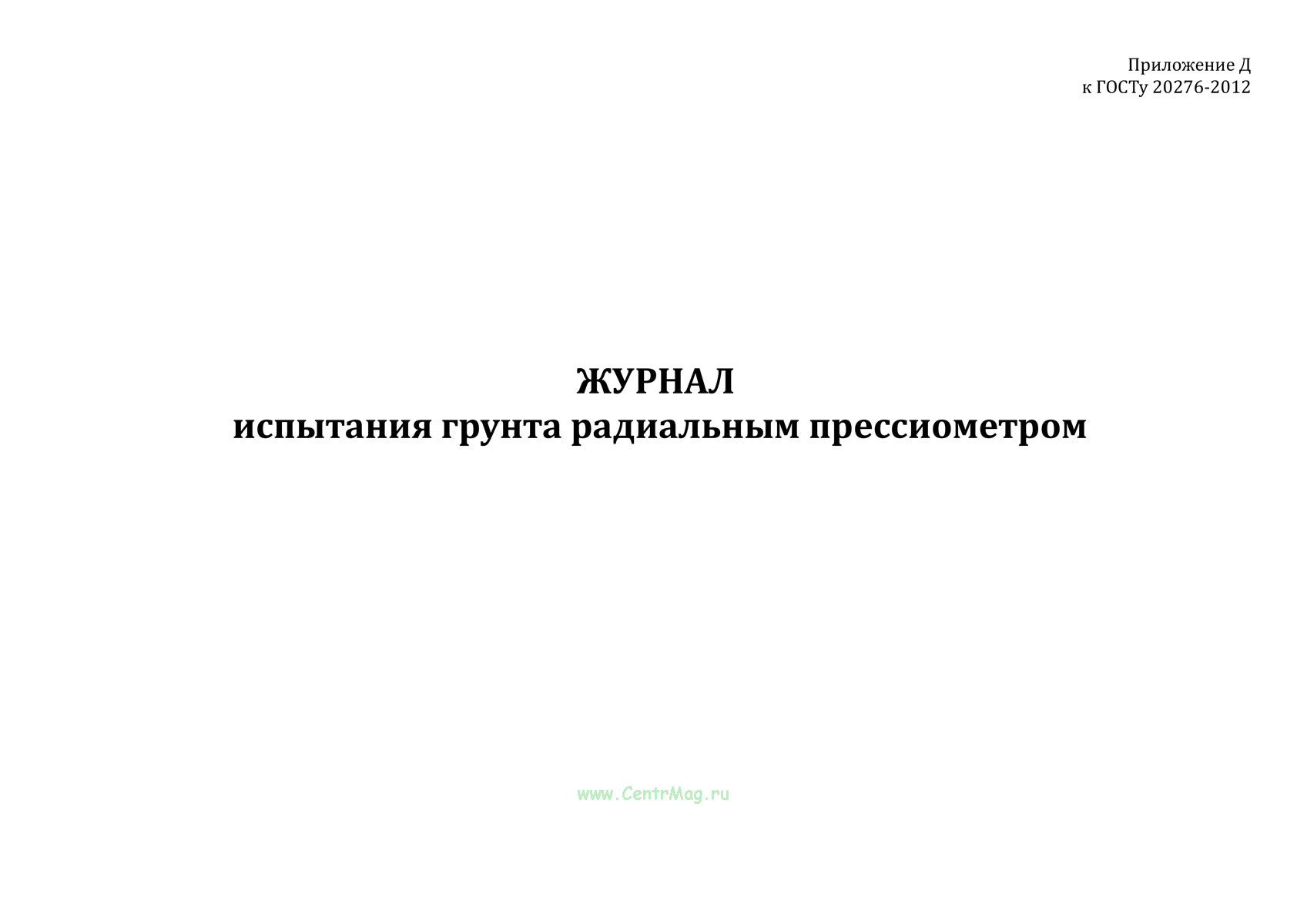

Форма журнала испытания грунта радиальным прессиометром соответствует Приложению Д к ГОСТу 20276-2012 Грунты. Методы полевого определения характеристик прочности и деформируемости
1 Сущность метода
Испытание грунта радиальным прессиометром проводят для определения модуля деформации песков, глинистых, органо-минеральных и органических грунтов.
Модуль деформации определяют по результатам нагружения грунта горизонтальной нагрузкой в стенках скважины с помощью радиального прессиометра.
Результаты испытания оформляют в виде графика зависимости горизонтальных перемещений грунта от горизонтального давления.
При испытании грунта радиальным прессиометром применяют следующее оборудование и способы проходки скважин, обеспечивающие сохранение природного напряженного состояния грунта:
- самозабуривающиеся прессиометры;
- бурение скважин под защитой тяжелых растворов;
- проходку участка скважины, на котором будут проводиться испытания, с помощью подвижной колонны обсадных труб.
2 Оборудование и приборы
В состав установки для испытания грунта радиальным прессиометром должны входить:
- зонд, снабженный эластичной оболочкой с каналами для передачи давления рабочей жидкости (воздуха) под оболочку;
- устройство для создания и измерения давления в камере зонда;
- устройство для измерения перемещений оболочки зонда.
Конструкция установки должна обеспечивать:
- возможность создания давления на грунт ступенями по 0,01-0,1 МПа;
- постоянство давления на каждой ступени нагружения;
- возможность тарировки зонда.
Примечание - При применении камеры, состоящей из трех секций и более, общая длина секций должна быть не менее четырех их диаметров.
6.3 Подготовка к испытанию
В скважину устанавливают зонд так, чтобы середина камеры зонда была расположена на отметке испытания.
При проходке скважины с применением подвижной колонны обсадных труб в грунт предварительно внедряют тонкостенный рабочий стакан, прикрепленный к колонне труб, из которого удаляют грунт.
После установки зонда на отметке испытания необходимо смонтировать устройства для создания и измерения давления в камере зонда и измерения перемещения оболочки зонда.
4 Проведение испытания
В камере зонда создают давление ступенями по 0,025 МПа до момента соприкосновения оболочки зонда со стенками скважины и далее приступают к нагружению грунта ступенями давлений,
При определении давления на стенку скважины в случае применения гидравлических прессиометров независимо от обводненности скважины необходимо к значению измеренного манометром давления добавлять значение гидростатического давления столба жидкости в гидромагистрали прессиометра.
Каждую ступень давления выдерживают до условной стабилизации деформации грунта. За критерий условной стабилизации деформации принимают скорость увеличения радиуса скважины, не превышающую 0,1 мм за время
5 Обработка результатов
По данным испытаний строят график зависимости перемещения стенки скважины от давления
При проведении всех испытаний грунтов радиальными прессиометрами в одном режиме (медленном для сооружений уровня ответственности I или быстром для сооружений уровней ответственности II и III) коэффициент определяют по результатам сопоставительных испытаний грунта штампами типов I-IV и радиальным прессиометром, проводимых не менее чем с двукратной повторяемостью для данной разновидности грунта на площадке проведения изысканий.
При проведении части испытаний в медленном, а части испытаний в быстром режиме, для определения модуля деформации по результатам испытаний, выполненных в быстром режиме, должен вводиться дополнительный коэффициент, определяемый по результатам сопоставительных испытаний радиальным прессиометром в разных режимах.
Для проектирования оснований и фундаментов зданий и сооружений уровней ответственности I (по специальному обоснованию), II и III коэффициентдопускается принимать по приложению М.
