- Артикул:00813752
- Формат: А4 (210х297 мм) вертикальный
- Обложка: мягкая
- Год: 2021
- Вес: 0 г
Настройка блока страниц
Количество страниц (рекомендуется 60 стр.): (листов: 10)
- 20
- 40
- 60
- 80
- 96
- 200
- 300
- 400
- 500
- 600
Плотность бумаги:
Переплет:
Нумерация, скрепление, печать:
Все настройки
Настройка обложки
Дополнительно:
Настройка обложки:
Скрепление:
Цвет обложки:
белаяЦвет обложки:
синий, бумвинилБумвинил
Кожзам
Бумага
Логотип на обложку

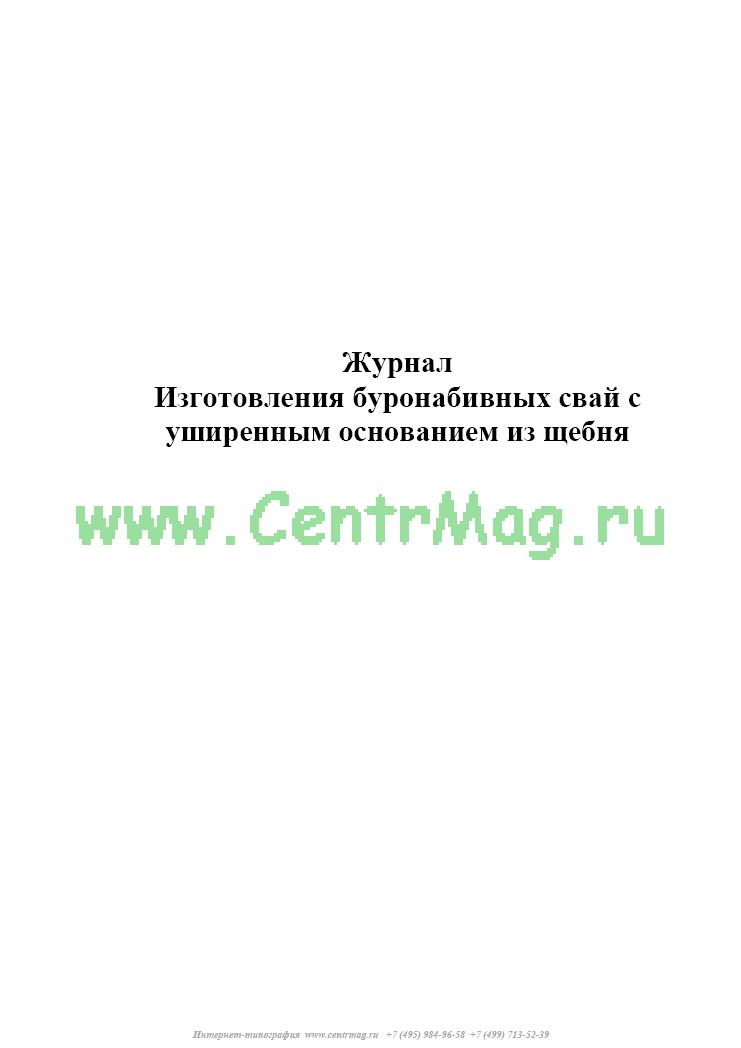

Образец журнала
Форма журнала изготовления буронабивных свай с уширенным основанием из щебня соответствует Приложению 1 Технологической карты на устройство буронабивных свай в водонасыщенных грунтах.
Технология изготовления свай включает следующие основные операции:
а) установка бурового станка на ось скважины с последующим бурением скважины в пределах асфальтобетонного покрытия буровой коронки. При этом верхний асфальтобетонный слой выполняет роль кондуктора.
Бурение скважин и устройство буронабивных свай производят, как правило, через одну с возвращением на пропущенные скважины после окончания схватывания бетонной смеси в выполненных сваях, но не ранее чем через 24 часа или набора прочности бетоном не менее 25 % от проектной;
Основные данные по бурению скважин заносят в соответствующие графы журнала изготовления буронабивных свай с уширенным основанием из щебня.
б) установка в скважину обсадной трубы с частичным задавливанием ее в несущий слой грунта с последующей откачкой воды из скважины и частичной зачисткой забоя желонкой, после чего в скважину отсыпается порция сухой бетонной смеси;
в) подъем обсадной трубы и втрамбовывание трамбующим снарядом сухой бетонной смеси в забой скважины до уровня первоначальной глубины скважины, в результате чего в нижней части скважины создается маловодопроницаемая бетонная пробка-уширение и уплотненная зона, практически полностью исключающие в последующем приток воды в скважину;
г) послойные отсыпка при поднятой трамбовке щебня и втрамбовывание его в дно скважины трамбовкой до состояния «отказа».
Основные параметры по установке арматурных каркасов в скважины заносит в графы 18, 19.
Журнал изготовления буронабивных свай с уширенным основанием из щебня имеет графы:
1 № п п.
2 № порции щебня
3 Дата, смена
4 Абсолютная отметка поверхности (котлована)
5 Диаметр, см
6-9 Бурение скважин
-Глубина от поверхности, см
-Глубина погружения в несущий слой, см
-Глубина обсадки от поверхности, см
-Глубина расположения уровня подземных вод, м
10-17 Отсыпка и втрамбовывание 1-й/2-й порции щебня
- Объем засыпаемого щебня, м3
-Глубина скважины после засыпки щебня, см
-Величина подъема обсадной трубы, см
-Высота сбрасывания трамбовки, м
-Количество ударов трамбовки
-Глубина скважины после уплотнения щебня, см
-Полная величина понижения щебня, см
-Величина понижения
18-19 Установка армокаркаса
-Длина каркаса, см
-Глубина установки каркаса, см
20-23 Бетонирование ствола сваи
-Марка бетона
-Осадка конуса, см
-Объем бетона в скважине, м3
-Абсолютная отметка головы сваи
24 Исполнитель (подписи)
Еще сомневаетесь, где купить и заказать качественные журналы и бланки по Вашему образцу? Только у нас!
Мы доставляем заказы не только по Москве и области, но и по всей России.
Воспользовавшись калькулятором журнала, Вы настроите нужное количество страниц, обложку, логотип и т.д.
