- Артикул:00-01110750
Развернуть ▼

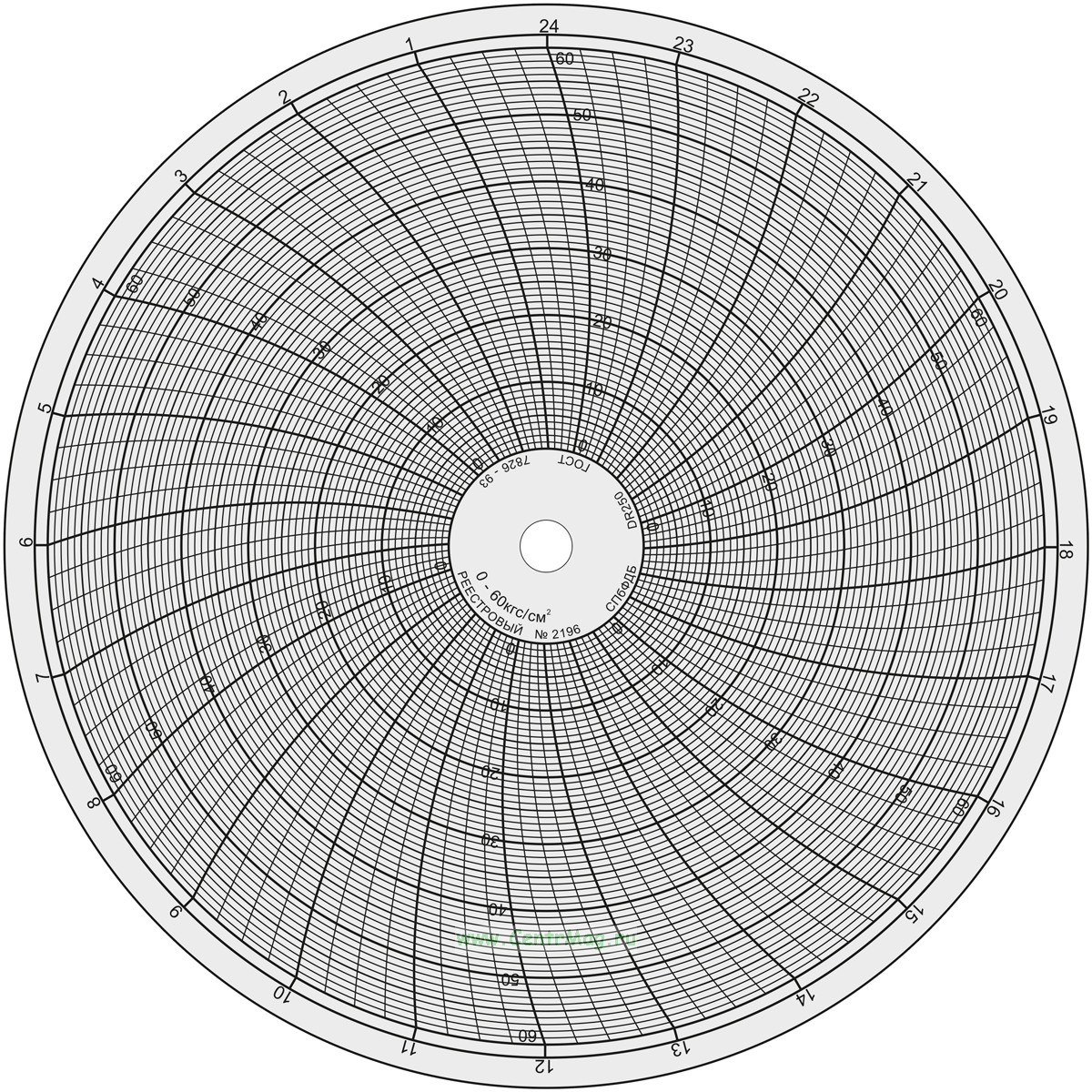

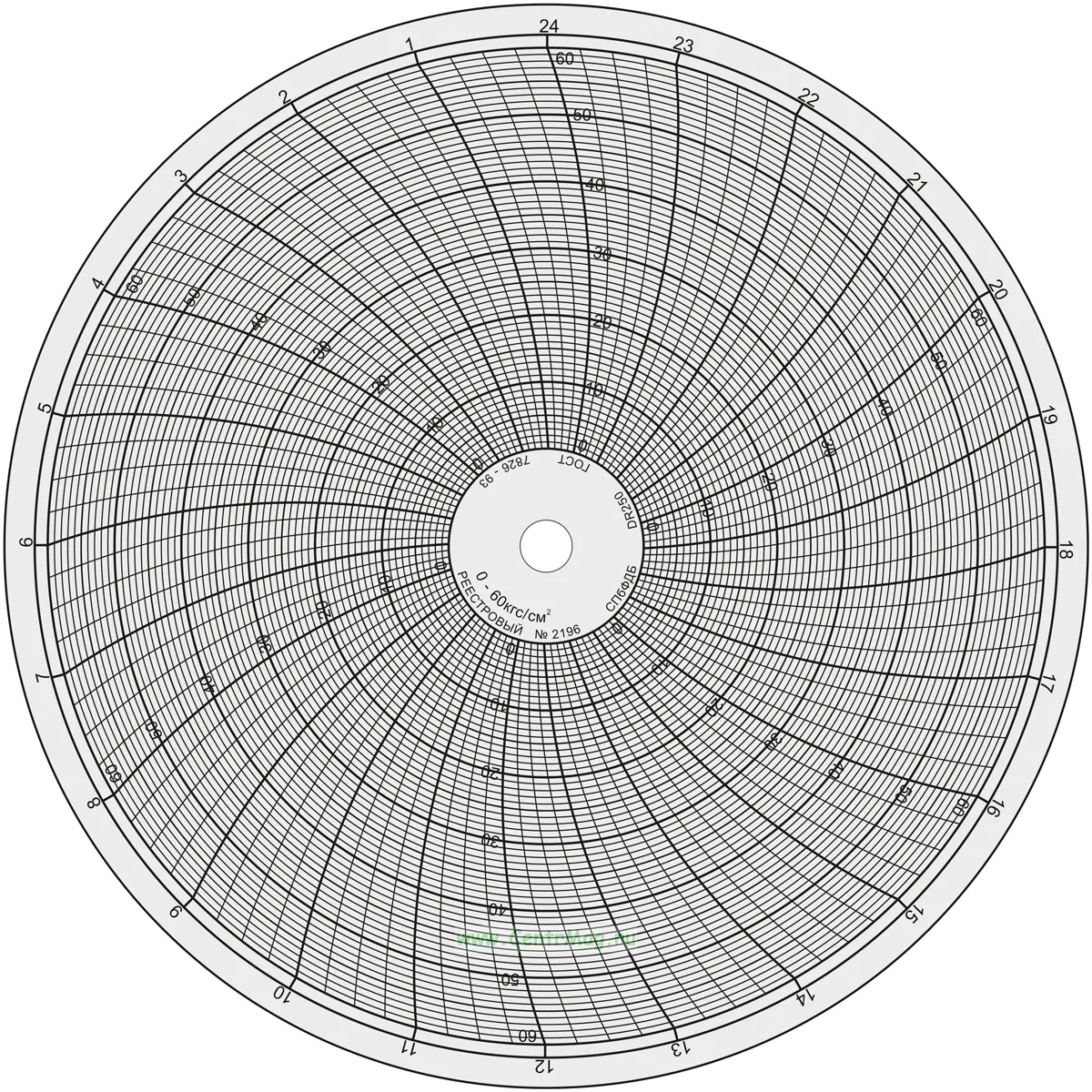

Диаграммный диск P-2196 предназначен для круглосуточной записи давления в самопишущих манометрах. Оснащён сеткой DR с временной шкалой по дуге окружности, градуировка — от 0 до 60 кгс/см2. Используется в промышленной автоматике, лабораториях, котельных, на производстве и в энергетике.
Характеристики:
Регистрационный номер: 2196
Диапазон измерений: 0–60 кгс/см2
Номер диаграммы: 2B7 021 499-1; 2B7 021 499-14
Тип сетки: DR — диаграммная сетка с временной шкалой
Метод записи: Чернильная
Вид носителя: Аналоговая запись (не цифровая)
Назначение: Индустриальный диаграммный диск
Внешний диаметр: 250 мм
Диаметр поля записи: 230 мм
Диаметр начала отсчета: 45 мм
Центральное отверстие: 12 мм
Временной цикл: 24 часа
Кол-во листов в упаковке: 50 шт.
Единица измерения кгс/см2
Плотность бумаги: 65 г/м2
Совместимость: МТС-711-М1, МТС-712-М1, МТ2С-711-М1, МТ2С-712-М1
Применение:
Манометры самопишущие
Энергетика и ТЭЦ
Нефтегазовая отрасль
Системы контроля давления
Размер упаковки: 25х25х5 см
