- Артикул:00-01110745
Развернуть ▼

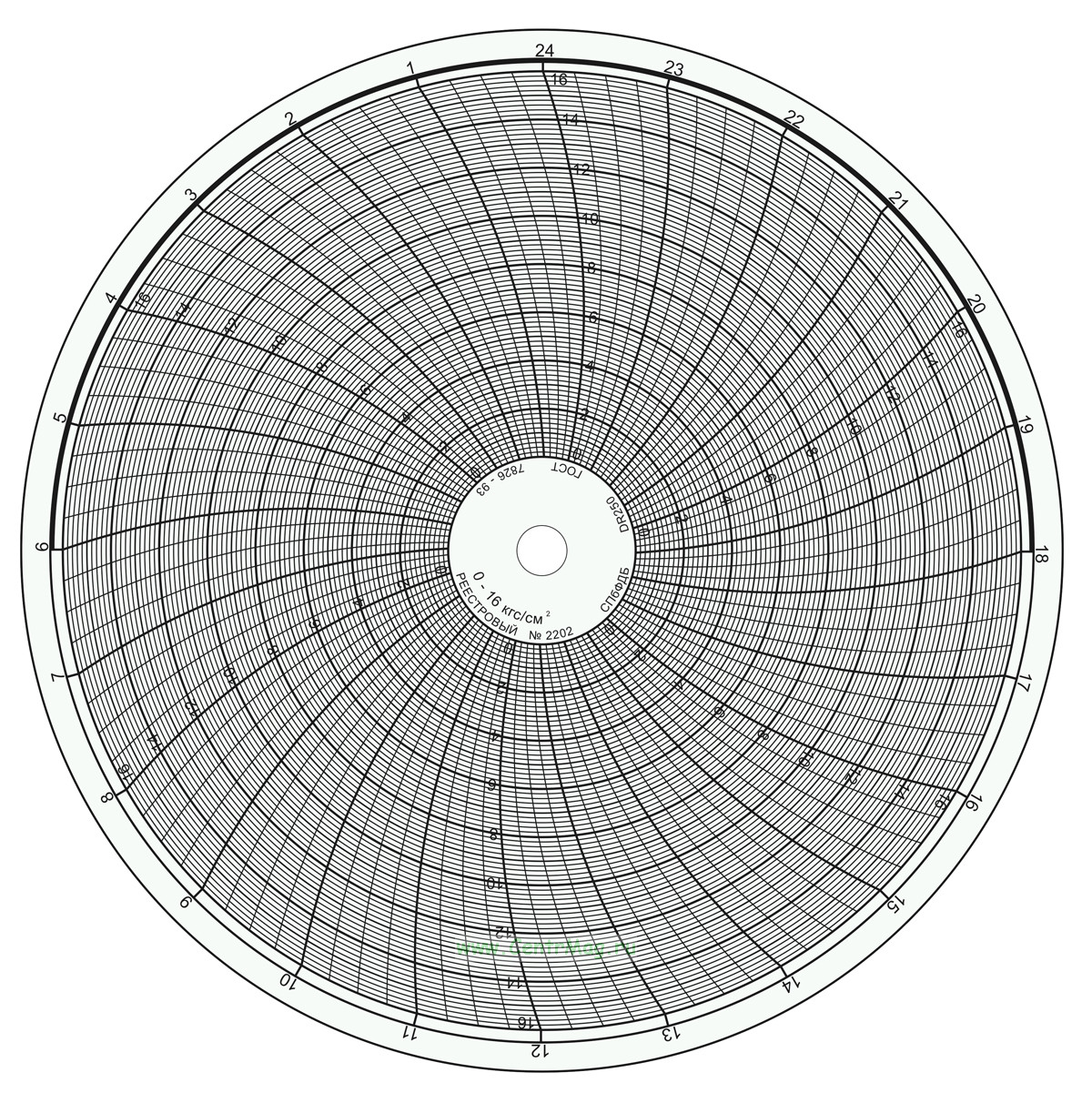

Диаграммный диск P-2202 с круговой сеткой предназначен для визуальной записи данных в самопишущих манометрах. Градуировка шкалы — от 0 до 16 кгс/см?, с делением по 24-часовому циклу. Используется в промышленности для регистрации показаний давления в технологических процессах.
Характеристики:
Регистрационный номер: 2202
Диапазон измерений: 0–16 кгс/см?
Тип диаграммы: DR - с диаграммной сеткой и шкалой времени
Метод записи: Чернильная
Тип носителя: Аналоговый (не цифровой)
Назначение: Для самопишущих манометров
Внешний диаметр диска: 250 мм
Диаметр поля записи: 230 мм
Диаметр окружности начала отсчета: 45 мм
Диаметр центрального отверстия: 12 мм
Количество временных интервалов: 24 часа
Единица измерений: кгс/см?
Количество листов в упаковке: 50 шт.
Плотность бумаги: 65 г/м2
Совместимость: МТС-711-М1, МТС-712-М1, МТ2С-711-М1, МТ2С-712-М1
Применение:
Нефтегазовая отрасль
Химическая промышленность
Энергетика
Контроль давления в резервуарах, трубопроводах и др.
Размер упаковки: 25х25х5 см
