- Артикул:00-01110298
- Страниц: 2
- Плотность бумаги: 160 гр./кв.м.
Формат
Ламинация
Развернуть ▼

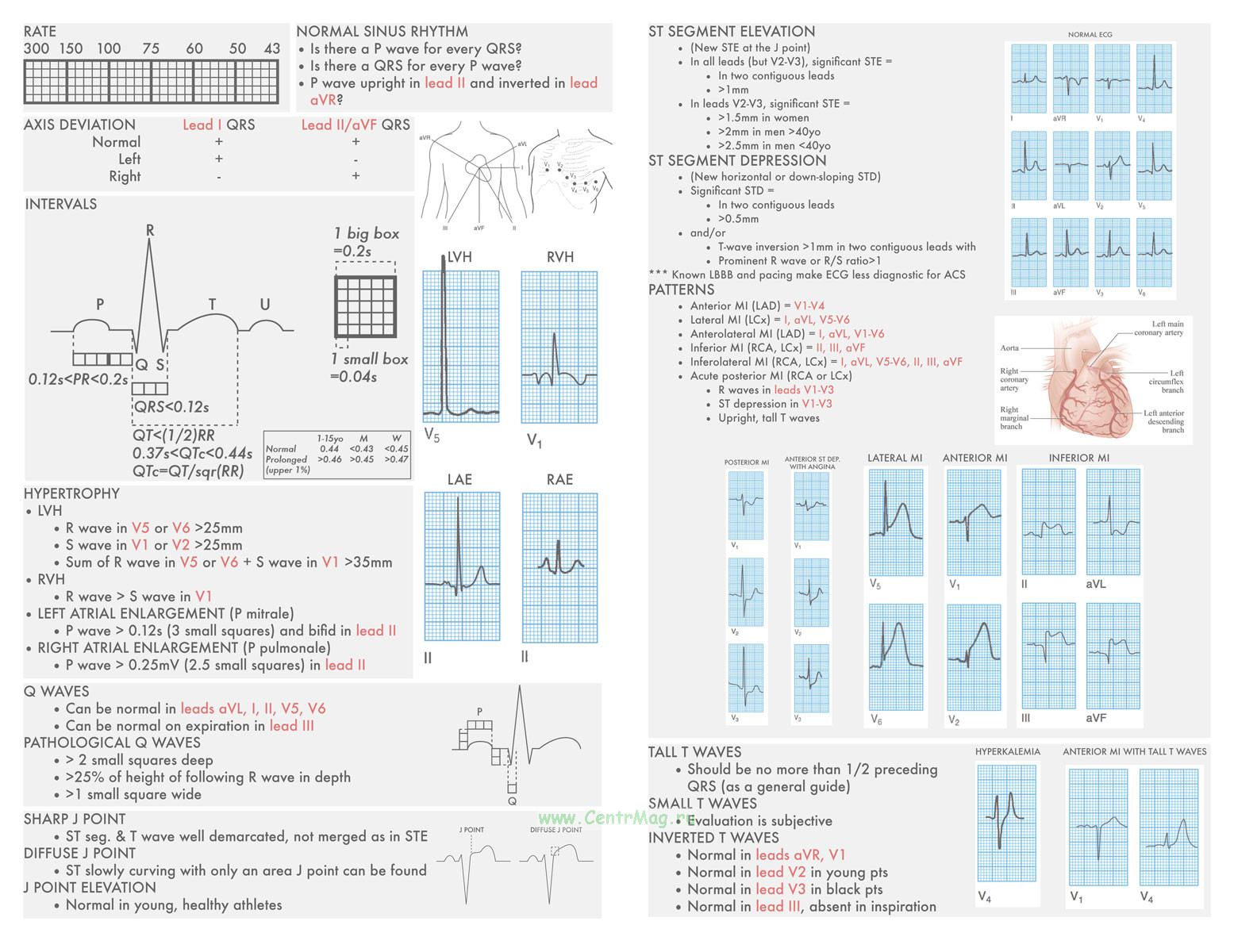

Плакат служит как наглядное руководство для врачей и медицинских работников для быстрой и точной интерпретации ЭКГ, диагностики патологий сердечного ритма, гипертрофий, инфарктов и других кардиологических состояний.
Основные разделы:
1. Частота сердечных сокращений (RATE)
Показаны значения частоты сердечных сокращений: 300, 150, 100, 75, 60, 50, 43 уд/мин.
2. Нормальный синусовый ритм (NORMAL SINUS RHYTHM)
Есть ли волна P на каждый комплекс QRS?
Есть ли комплекс QRS на каждую волну P?
Волна P положительна в отведении II и инвертирована в отведении aVR.
3. Отклонение электрической оси сердца (AXIS DEVIATION)
Нормальная ось: положительный комплекс QRS в отведениях I и II/aVF.
Отклонение влево: положительный QRS в I, отрицательный в II/aVF.
Отклонение вправо: отрицательный в I, положительный в II/aVF.
4. Интервалы (INTERVALS)
Продолжительность основных интервалов (PR, QRS, QTc) с примером измерения.
1 большой квадратик = 0,2 секунды, 1 маленький = 0,04 секунды.
Допустимые нормы для QTc с возрастным и половым учетом.
5. Гипертрофия (HYPERTROPHY)
Левожелудочковая гипертрофия (LVH): амплитуда R и S волн в отведениях V5, V6, V1, V2.
Правожелудочковая гипертрофия (RVH): R волна больше S волны в V1.
Увеличение левого предсердия (LAE): P волна больше 0,12 с, раздвоенная в отведении II.
Увеличение правого предсердия (RAE): P волна больше 0,25 мВ в отведении II.
6. Патологические волны Q (PATHOLOGICAL Q WAVES)
Глубина и ширина патологической волны Q, критерии наличия.
7. Острые точки и сегменты (SHARP J POINT, DIFFUSE J POINT, J POINT ELEVATION)
Особенности расположения J-точки и изменения ST-сегмента.
Повышение J-точки у молодых и спортсменов.
8. Изменения сегмента ST (ST SEGMENT ELEVATION и DEPRESSION)
Критерии значимого подъема и депрессии ST-сегмента в различных отведениях.
Значение для диагностики инфаркта миокарда (ИМ).
9. Паттерны инфаркта миокарда (PATTERNS)
Передний, латеральный, инфаркт передней и задней стенок, нижний и др.
Сопутствующие изменения на ЭКГ: волны R, депрессия ST, высокие T волны.
10. Волны Т (TALL T WAVES, SMALL T WAVES, INVERTED T WAVES)
Нормальные и патологические изменения зубца T в различных отведениях.
11. Электрокардиограмма при гиперкалиемии (HYPERKALEMIA)
Изменения зубцов T и других сегментов при повышении калия в крови.
12. Иллюстрации и графики
Схемы расположения отведений, электрокардиограммы при различных состояниях (LVH, RVH, LAE, RAE).
Рисунок сердца с основными коронарными артериями.
Примеры ЭКГ при различных типах инфаркта миокарда.
