- Артикул:00-00003862
- Автор: Ред. Мясникова Т.Ф.
- Обложка: Твердая обложка
- Издательство: Военное издательство Министерства обороны СССР (все книги издательства)
- Город: Москва
- Страниц: 160
- Формат: 60х92 1/16
- Год: 1958
- Вес: 277 г
Репринтное издание

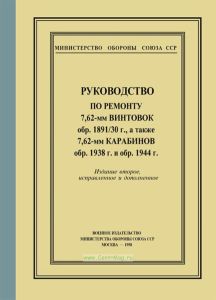

В настоящем издании Руководства по ремонту 7,62-мм винтовок обр. 1891/30 г., а также 7,62-мм карабинов обр. 1938 г. и обр. 1944 г. учтены все изменения технических требований к отдельным деталям и узлам винтовок и карабинов и опыт ремонта их в войсках за период 1949-1956 гг.
Руководство предназначено в качестве основной ремонтной документации для подвижных артиллерийских ремонтных мастерских и содержит указания по дефектации и ремонту винтовок и карабинов. Порядок разборки, сборки, проверки боя, чистки и смазывания винтовок и карабинов дан в Наставлении по стрелковому делу «Винтовка обр. 1891/30 г. и карабины обр. 1938 г. и обр. 1944 г.».
Содержание
Введение
Общие указания
Часть первая. Указания о дефектации и устранении общих неисправностей
Последовательность и объем проверок при дефектации
Устранение общих неисправностей
Часть вторая. Дефектация и ремонт 7,62-мм винтовки обр. 1891/30 г.
Дефектация и ремонт ствола со ствольной коробкой
1. Износ канала ствола по полям, скругление или скрошеиность углов полей нарезов
2. Следы ржавчины в канале ствола
3. Раздутие канала ствола
4. Изгиб ствола
5. Следы ржавчины в патроннике
6. Забоины на устье патронника
7. Забоины на дульном срезе ствола
8. Несовмещение контрольных рисок в соединении ствола со ствольной коробкой
Дефектация и ремонт прицельных приспособлений
Качка колодки секторного прицела
Качка прицельной планки
Неэнергично действует прицельная планка
Туго передвигается прицельный хомутик по прицельной планке
Прицельный хомутик не удерживается на делениях прицельной планки
Высоты прицела не соответствуют калибру К-17
Корпус мушки свободно перемещается в пазу основания мушки
Дефекты, влияющие на точность прицеливания
Наличие нескольких рисок на корпусе мушки и основании мушки на стволе или несовпадение риски на корпусе мушки с риской на основании мушки
Дефектация и ремонт затвора
Туго движется затвор в ствольной коробке
Туго закрывается и открывается затвор
Затвор выпадает из ствольной коробки или заклинивается в ней
Слабый спуск курка с боевого взвода
Тугой спуск курка с боевого взвода
Курок не спускается с боевого взвода
Курок не удерживается на боевом взводе
Курок не удерживается на предохранительном взводе
Осечки
Гильза (патрон) не извлекается из патронника
Гильза (патрон) выпадает из боевой личинки в ствольную коробку
Гильза (патрон) не отражается из ствольной коробки
Прорыв пороховых газов
Дефектация и ремонт магазинной коробки
Самооткрывание крышки магазинной коробки
Затруднительно открывается и отделяется крышка магазинной коробки
Качка крышки магазинной коробки
Низкое положение подавателя
Высокое положение подавателя
Выпадение шпильки рычага или шпильки подавателя
Отсутствуют зазоры между верхними краями магазинной коробки и нижней плоскостью ствольной коробки
Затруднительное наполнение магазинной коробки патронами
Заклинение патронов при наполнении магазинной коробки
Патроны не удерживаются в магазинной коробке отсекающим зубом отсечки
Заклинение патронов между магазинной и ствольной коробками при движении затвора вперед
Пуля верхнего патрона утыкается в переднюю стенку магазинной коробки
Пуля патрона утыкается в пенек ствола
Патрон не захватывается боевой личинкой
Ранний пропуск патронов из магазинной коробки в ствольную при действии затвором
Поздний пропуск патронов из магазинной коробки в ствольную при действии затвором
Дефектация и ремонт ложи
Повреждения ложи
Качка ложевого наконечника на конце цевья ложи
Неэнергично действуют колечные пружины
Качка колечных пружин в ложе
Выпадение шурупов глазков из гнезд цевья ложи и приклада
Качка глазков последнего образца
Выпадение шурупов затылка
Качка нагеля в ложе
Выступание затылка над боковыми поверхностями приклада
Туго вкладывается ствол со ствольной коробкой в ложу
Качка ствола со ствольной коробкой в ложе
Неравномерное прилегание задней плоскости упора ствольной коробки к плоскости нагеля ложи
Продольное перемещение ствола со ствольной коробкой в ложе
Прилегание ложевого наконечника к стволу
Выступание хвоста ствольной коробки над ложей
Магазинная коробка туго входит в вырез ложи
Выступание конца угольника магазинной коробки над ложей
Дефектация и ремонт ствольной накладки
Ребра ствольной накладки свисают над цевьем ложи
Продольное перемещение ствольной накладки
Прогиб ствола ствольной накладкой
Трещины в ствольной накладке
Качка наконечников ствольной накладки
Дефектация и ремонт Ложевых колец
Качка ложевых колец на цевье ложи
Затруднительно надеваются и снимаются ложевые кольца
Дефектация и ремонт штыка
Боковая качка штыка на стволе
Круговая качка штыка на стволе
Продольная качка штыка на стволе
Туго надевается и снимается штык со ствола
Изгиб лезвия штыка
Отлом конца лезвия штыка
Неэнергично действует защелка штыка
Выпадение шпильки защелки штыка
Дефектация и ремонт шомпола
Затруднительное соединение шомпола с ложей
Выпадение шомпола из ложи
Дефектация и ремонт принадлежности
Дефектация и ремонт протирки
Дефектация и ремонт отвертки
Дефектация и ремонт шомпольной муфты
Дефектация и ремонт дульной накладки
Дефектация и ремонт ершика
Дефектация и ремонт масленки
Часть третья. Дефектация и ремонт 7,62-мм снайперской винтовки обр. 1891/30 г.
Дефектация и ремонт кронштейна обр. 1942 г. для оптического прицела ПУ
Качка основания кронштейна на ствольной коробке
Качка кронштейна на его основании
Качка оптической трубы в кронштейне
Повреждение швов брезентового чехла оптического прицела
Повреждение швов кожаных покрышек оптического прицела
Перестановка оптического прицела с одной снайперской винтовки на другую
Часть четвертая. Дефектация и ремонт 7,62-мм карабина обр. 1938 Г.
Дефектация и ремонт ствола со ствольной коробкой
Дефектация и ремонт прицельных приспособлений
Качка прицельной колодки и основания мушки
Нарушение прочности посадки шпильки прицельной колодки или шпильки основания мушки
Высоты прицела не соответствуют калибру К-17К
Дефектация и ремонт ложи
Дефектация и ремонт ствольной накладки
Трещины в ствольной накладке
Дефектация и ремонт шомпола
Выпадение шомпола из ложи
Часть пятая. Дефектация и ремонт 7,62-мм карабина обр. 1944 г.
Дефектация и ремонт штыка
Качка трубки ствола вследствие ослабления посадки на стволе
Нарушение прочности посадки шпильки трубки ствола и шпильки основания мушки
Качка штыка в вертикальной плоскости (в боевом и походном положениях)
Качка штыка в горизонтальной плоскости (в боевом положении)
Качка штыка в горизонтальной плоскости (в походном положении)
Затруднителен перевод штыка из походного положения в боевое и обратно
Затруднительное продольное перемещение лезвия штыка (в карабинах последних годов изготовления)
Рукоятка штыка не самозатягивается
Нарушение прочности соединения оси штыка с трубкой ствола
Выкрошенность или отлом острия лезвия штыка
Изгиб лезвия штыка
Переделка ложи 7,62-мм карабина обр. 1938 г. на ложу для 7,62-мм карабина обр. 1944 г
Часть шестая. Технологические карты
Карта 1. Рассверловка дульной части ствола винтовки и карабина
Карта 2. Правка изогнутых стволов
Карта 3. Постановка оси прицельной планки и замена прицельной планки
Карта 4. Пригонка прицела винтовки обр. 1891/30 г. по калибру К-17
Карта 5. Замена стержня мушки
Карта 6. Фрезерование стенки продольного паза для затворной задержки в соединительной планке
Карта 7. Подгонка новой магазинной коробки
Карта 8. Подгонка новой ложи
Карта 9. Подгонка нового штыка
Карта 10. Замена защелки штыка
Карта 11. Устранение качки рукоятки штыка на стволе
Карта 12. Наплавка металла на рабочие грани рукоятки штыка
Часть седьмая. Приложения
1. Ведомость войсковых калибров и приборов к 7,62-мм винтовкам обр. 1891/30 г. и 7,62-мм карабинам обр. 1938 г. и обр. 1944 г.
2. Ведомость простейших приборов и приспособлений для ремонта 7,62-мм винтовок обр. 1891/30 г. и 7,62-мм карабинов обр. 1938 г. и обр. 1944 г
3. Ведомость деталей, изготовляемых без технологических карт
4. Таблица применения приборов при зачистке и исправлении резьбы в деталях винтовок и карабинов
5. Инструкция по очистке деталей от ржавчины химическим способом
6. Инструкция по оксидированию деталей винтовки и карабина
7. Инструкция по приготовлению казеинового клея и склеиванию деревянных деталей
8. Инструкция по отделке ложи и ствольной накладки
9. Таблица для определения температур закалки и отпуска по цветам каления и побежалости
10. Характеристика обозначений, встречающихся в Руководстве
