- Артикул:00-01014511
- Обложка: Мягкая обложка
- Город: Москва
- Страниц: 78
- Формат: А4 (290х210 мм)
- Год: 2023
- Вес: 182 г
- Серия: Приказ Минстроя России (все книги серии)
Развернуть ▼
Документ продается с актуализацией на дату продажи!

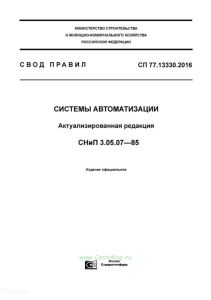

"СП 77.13330.2016. Свод правил. Системы автоматизации. Актуализированная редакция СНиП 3.05.07-85" утв. Приказом Минстроя России от 20.10.2016 N 727/пр
Свод правил распространяется на производство и приемку работ по монтажу и наладке систем автоматизации, выполняющих функции контроля, регулирования и автоматизированного управления технологическими процессами и инженерным оборудованием при строительстве и техническом перевооружении действующих предприятий, зданий и сооружений всех отраслей промышленности, агропромышленного комплекса и жилищно-коммунального хозяйства.
Содержание
1 Область применения
2 Нормативные ссылки
3 Термины, определения и сокращения
4 Общие положения
5 Подготовка к производству монтажных работ
5.1 Общие требования
5.2 Приемка рабочей документация
5.3 Приемка строительной и технологической готовности объекта под монтаж
5.4 Передача в монтаж оборудования, изделий, материалов и технической документации
6 Производство монтажных работ
6.1 Общие требования
6.2 Монтаж конструкций
6.3 Трубные проводки
6.4 Дополнительные требования к монтажу кислородных трубных проводок
6.5 Дополнительные требования к монтажу трубных проводок на давление свыше 10 МПа (100 кгс/см2)
6.6 Испытания трубных проводок
6.7 Электропроводки
6.8 Оптические кабели
6.9 Щиты, стативы и пульты
6.10 Технические средства автоматизации (за исключением щитов и пультов)
7 Завершение монтажных работ
8 Производство пусконаладочных работ
8.1 Общие положения
8.2 Подготовительные работы
8.3 Автономная наладка систем автоматизации
8.4 Комплексная наладка систем автоматизации
8.5 Сдача систем автоматизации в эксплуатацию
Приложение А (обязательное) Производственная документация, оформляемая при монтаже и наладке систем автоматизации
Приложение А.1 (рекомендуемое) Акт передачи рабочей документации для производства работ по монтажу систем автоматизации
Приложение А.2 (рекомендуемое) Акт готовности объекта к производству работ по монтажу систем автоматизации
Приложение А.3 (рекомендуемое) Акт передачи технических средств автоматизации в монтаж
Приложение А.4 (рекомендуемое) Протокол входного контроля измерения затухания оптических волокон
Приложение А.5 (рекомендуемое) Акт окончания работ по монтажу систем автоматизации
Приложение А.6 (рекомендуемое) Акт освидетельствования скрытых работ
Приложение А.7 (рекомендуемое) Акт испытания трубных проводок на прочность и плотность
Приложение А.8 (рекомендуемое) Акт испытания трубных проводок на герметичность с определением падения давления за время испытания
Приложения А.9 (рекомендуемое) Акт на обезжиривание труб, арматуры и соединений
Приложение А.10 (рекомендуемое) Опись технической документации
Приложение А.11 (рекомендуемое) Свидетельство о монтаже трубных проводок
Приложение А.12 (рекомендуемое) Схема расположения сварных швов
Приложение А.13 (рекомендуемое) Журнал по сварке трубопроводов
Приложение А.14 (рекомендуемое) Заключение о проверке качества сварных швов, произведенных методом капиллярной дефектоскопии
Приложение А.15 (рекомендуемое) Список сварщиков, дефектоскопистов и сборщиков резьбовых соединений
Приложение А.16 (рекомендуемое) Протокол измерения сопротивления изоляции
Приложение А.17 (рекомендуемое) Протокол прогрева кабелей на барабанах
Приложение А.18 (рекомендуемое) Протокол испытаний давлением локальных разделительных уплотнений или стальных труб для проводок во взрывоопасньх зонах классов В-1 и В-1а
Приложение А.19 (рекомендуемое) Документация по ВОЛС
Приложение А.20 (рекомендуемое) Разрешение на монтаж технических средств автоматизации
Приложение А.21 (рекомендуемое) Ведомость смонтированных технических средств автоматизации
Приложение А.22 (рекомендуемое) Акт приемки в эксплуатацию отдельных систем автоматизации
Приложение А.23 (рекомендуемое) Акт приемки систем автоматизации в эксплуатацию
Приложение А.24 (рекомендуемое) Акт приостановки (консервации) монтажных работ по системам автоматизации
Приложение Б (обязательное) Группы и категории трубных проводок систем автоматизации в зависимости от заполняемой среды и рабочего давления
Приложение В (обязательное) Требования к установке приборов на технологическом и инженерном оборудовании и трубопроводах
Приложение Г (рекомендуемое) Требования к прокладке импульсных линий (соединительных трубок) к сужающим устройствам
Приложение Д (справочное) Внутренний диаметр (мм) импульсной линии для измерения давления, разрежения, перепада давления в зависимости от длины для различных измеряемых веществ
Библиография
