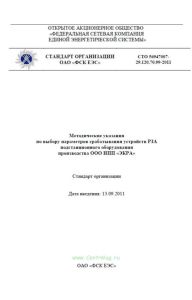

СТО 56947007-29.120.70.99-2011 Методические указания по выбору параметров срабатывания устройств РЗА подстанционного оборудования производства ООО НПП "ЭКРА" 2024 год. Последняя редакция

Статус: действующий
В наличии Цена за шт.

465

Количество
Купить

Акции и скидки Поделиться


  • Артикул:00-00001498
  • Обложка: Мягкая обложка
  • Издательство: ОАО «ФСК ЕЭС» (все книги издательства)
  • Город: Москва
  • Страниц: 216
  • Формат: А4 (210x290 мм)
  • Год: 2024
  • Вес: 540 г
Развернуть ▼

Документ продается с актуализацией на дату продажи!
СТО 56947007-29.120.70.99-2011 Методические указания по выбору параметров срабатывания устройств РЗА подстанционного оборудования производства ООО НПП "ЭКРА" утвержден и введен в действие Приказом ОАО «ФСК ЕЭС» от 13.09.2011 № 557
Объектом регулирования данного стандарта организации являются терминалы релейной защиты производства ООО НПП «ЭКРА» в части выбора их уставок.
В данном стандарте организации приведены Методические указания по выбору уставок и параметров срабатывания микропроцессорных защит трансформаторов и автотрансформаторов, шунтирующих реакторов и шин, выполненных на базе шкафов защит производства ООО НПП «ЭКРА».

Содержание
Область применения
Нормативные ссылки
Термины и определения
Обозначения и сокращения
Раздел 1. Защита трансформаторов (автотрансформаторов)
1.1 Краткое описание микропроцессорных шкафов защиты трансформаторов и автотрансформаторов производства ООО НПП «ЭКРА»
1.1.1 Шкаф защиты трансформатора ШЭ2607 041
1.1.2 Шкаф защиты трансформатора и автоматики управления выключателем трансформатора ШЭ2607 041073
1.1.3 Шкаф защиты автотрансформатора ШЭ2607 042
1.1.4 Шкаф защиты автотрансформатора и стороны НН АТ ШЭ2607 042043
1.1.5 Шкафы ШЭ2710 542, ШЭ2710 542543, ШЭ2710 544, входящие в состав основных защит автотрансформаторов с ВН 330 кВ и выше
1.2 Газовые защиты трансформатора (автотрансформатора)
1.3 Продольная дифференциальная токовая защита трансформатора (автотрансформатора)
1.3.1 Выбор тока начала торможения ДТЗ
1.3.2 Расчет минимального тока срабатывания ДТЗ
1.3.3 Расчет тока торможения блокировки ДТЗ
1.3.4 Расчет коэффициента торможения ДТЗ
1.3.5 Выбор параметра срабатывания блокировки по второй гармонике
1.3.6 Расчет тока срабатывания дифференциальной отсечки
1.4 Максимальная токовая защита с комбинированным пуском по напряжению трансформатора
1.4.1 Расчет максимальной токовой защиты
1.4.2 Расчет параметра срабатывания максимального ИО тока
1.4.3 Расчет параметра срабатывания минимального ИО напряжения
1.4.4 Расчет параметра срабатывания ИО напряжения обратной последовательности
1.4.5 Выбор параметра срабатывания реле ОНМ по углу максимальной чувствительности
1.4.6 Расчет выдержки времени
1.5 Токовая защита нулевой последовательности трансформатора
1.5.1 Расчет параметра срабатывания ИО тока нулевой последовательности
1.5.2 Расчет выдержки времени ТЗНП
1.6 Защита от перегрузки трансформатора (автотрансформатора)
1.6.1 Расчет параметра срабатывания ИО максимального тока
1.6.2 Выбор выдержки времени срабатывания ЗП
1.7 Контроль изоляции вводов 500 (750) кВ АТ
1.7.1 Выбор тока срабатывания КИВ ВН на сигнал
1.7.2 Выбор тока срабатывания КИВ ВН на сигнал при загрублении
1.7.3 Выбор времени срабатывания КИВ ВН на сигнал
1.7.4 Выбор времени срабатывания КИВ ВН на отключение
1.7.5 Выбор времени срабатывания КИВ ВН при загрублении
1.7.6 Выбор времени срабатывания неисправности КИВ ВН
1.8 Устройство резервирования при отказе выключателя трансформатора (автотрансформатора)
1.8.1 Выбор тока срабатывания УРОВ
1.8.2 Расчет времени срабатывания УРОВ
1.8.3 Выбор действия УРОВ ВН «на себя»
1.9 Автоматика охлаждения
1.9.1 Выбор тока срабатывания пуска автоматики охлаждения
1.10 Блокировка РПН
1.10.1 Выбор параметров срабатывания ИО тока функции блокировки РПН
1.10.2 Выбор параметров срабатывания ИО напряжения функции блокировки РПН
1.11 Контроль изоляции цепей НН
1.11.1 Выбор напряжения срабатывания контроля изоляции цепей НН
1.11.2 Выбор выдержки времени контроля изоляции цепей НН
1.12 Логическая защита шин
1.12.1 Выбор выдержки времени ЛЗШ
1.13 Функция пуска автоматики пожаротушения
1.14 Защита минимального напряжения
1.14.1 Выбор напряжения срабатывания максимального реле напряжения
1.14.2 Выбор напряжения срабатывания минимального реле напряжения
1.14.3 Выбор времени срабатывания
1.15 Защита от дуговых замыканий
1.16 Защита от неполнофазного режима
1.16.1 Выбор тока срабатывания реле тока ЗНФР
1.16.2 Выбор времени задержки на срабатывание
1.17 Защита линейного регулировочного трансформатора
1.18 Выбор выдержек времени
1.18.1 Выбор выдержки времени подхвата срабатывания выходных цепей
1.18.2 Выбор выдержки времени срабатывания неисправности цепей напряжения
1.19 Пример расчета ДТЗ трехобмоточного трансформатора
1.19.1 Параметрирование терминала
1.19.2 Расчет и выбор параметров срабатывания ДТЗ
Раздел 2. Защита шунтирующих реакторов
2.1 Краткое описание шкафа защиты ШЭ2710 541
2.2 Газовая защита шунтирующего реактора
2.2.1 Выбор времени срабатывания неисправности цепей
2.3 Продольная дифференциальная токовая защита
2.3.1 Выбор тока начала торможения
2.3.2 Расчет начального тока срабатывания
2.3.3 Расчет коэффициента торможения
2.3.4 Выбор параметра срабатывания блокировки по второй гармонике
2.3.5 Расчет тока срабатывания дифференциальной отсечки
2.3.6 Проверка чувствительности продольной дифференциальной защиты
2.4 Поперечная дифференциальная токовая защита
2.4.1 Расчет начального тока срабатывания
2.4.2 Проверка чувствительности поперечной дифференциальной защиты
2.5 Токовая защита нулевой последовательности
2.5.1 Расчет первичного тока срабатывания первой ступени ТЗНП, включенной со стороны линейных вводов
2.5.2 Расчет выдержки времени первой ступени ТЗНП, включенной со стороны линейных вводов
2.5.3 Расчет первичного тока срабатывания второй ступени ТЗНП, включенной со стороны выводов к нейтрали ШР
2.5.4 Расчет выдержки времени второй ступени ТЗНП, включенной со стороны выводов к нейтрали
2.6 Контроль изоляции вводов шунтирующего реактора
2.6.1 Расчет базисного тока КИВ
2.6.2 Выбор тока срабатывания КИВ ВН на сигнал
2.6.3 Выбор тока срабатывания КИВ ВН на сигнал при загрублении
2.6.4 Выбор времени срабатывания КИВ ВН на сигнал
2.6.5 Выбор времени срабатывания КИВ ВН на отключение
2.6.6 Выбор времени срабатывания КИВ ВН при загрублении
2.6.7 Выбор времени срабатывания неисправности КИВ ВН
2.7 Автоматика охлаждения
2.7.1 Расчет тока срабатывания реле тока автоматики охлаждения
2.8 Функция пуска автоматики пожаротушения
2.8.1 Выбор тока срабатывания реле тока
2.8.2 Выбор напряжения срабатывания минимального реле напряжения ЛВ
2.8.3 Выбор времени продления импульса для пуска автоматики пожаротушения
2.8.4 Выбор времени ограничения импульса пуска автоматики пожаротушения
2.8.5 Выбор времени срабатывания деблокировки пожаротушения
2.9 УРОВ
2.10 Выбор выдержек времени
2.10.1 Выбор выдержки времени подхвата срабатывания выходных цепей
2.10.2 Выбор времени срабатывания неисправности цепей напряжения
2.11 Пример расчета параметров срабатывания защит ШР
2.11.1 Базисные токи сторон ШР
2.11.2 Газовая защита шунтирующего реактора
2.11.3 Продольная дифференциальная токовая защита
2.11.4 Поперечная дифференциальная токовая защита
2.11.5 Токовая защита нулевой последовательности
2.11.6 Контроль изоляции вводов шунтирующего реактора
2.11.7 Автоматика охлаждения
2.11.8 Функция пожаротушения
2.11.9 Выбор выдержек времени
Раздел 3. Защита шин и ошиновок
3.1 Краткое описание микропроцессорных шкафов защиты шин производства «ЭКРА»
3.1.1 Шкаф защиты ошиновок ШЭ2607 051, 051051
3.1.2 Шкаф защиты шин ШЭ2607 061
3.1.3 Шкаф защиты шин ШЭ2607 062
3.1.4 Шкаф защиты шин ШЭ2710 561
3.1.5 Шкаф защиты шин ШЭ2710 562
3.2 Дифференциальная защита шин и ошиновок с торможением
3.2.1 Выбор тока начала торможения
3.2.2 Расчет начального тока срабатывания
3.2.3 Расчет коэффициента торможения
3.2.4 Проверка чувствительности ДЗШ/ДЗО
3.2.5 Выбор тока начала торможения при «очувствлении»
3.2.6 Выбор начального тока срабатывания при «очувствлении»
3.2.7 Расчет тока срабатывания реле чувствительного токового органа
3.2.8 Выбор времени запоминания срабатывания ДЗШ/ДЗО
3.2.9 Выбор выдержки времени ввода очувствления
3.2.10 Выбор выдержки времени запоминания отсутствия напряжения
3.2.11 Выбор времени задержки при подаче напряжения
3.2.12 Выбор выдержки времени АПВ
3.3 Дифференциальная защита шин без торможения (ШЭ2607 062)
3.3.1 Расчет начального тока срабатывания
3.3.2 Расчет тока срабатывания реле чувствительного токового органа
3.3.3 Выбор времени запоминания срабатывания ДЗШ в цикле АПВ 1
3.4 Реле контроля исправности цепей переменного тока
3.4.1 Расчет тока срабатывания реле контроля исправности цепей тока
3.4.2 Расчет времени срабатывания контроля обрыва цепей тока
3.5 Ручное опробование
3.5.1 Расчет тока срабатывания реле тока
3.5.2 Выбор времени запоминания команды опробования
3.5.3 Выбор времени задержки отключения при опробовании присоединения
3.5.4 Выбор времени задержки останова ВЧ-передатчика
3.6 Устройство резервирования при отказе выключателя
3.6.1 Расчет параметров срабатывания токового ИО УРОВ
3.6.2 Выбор выдержки времени срабатывания УРОВ
3.7 Запрет АПВ
3.7.1 Расчет напряжения срабатывания реле минимального междуфазного напряжения
3.7.2 Расчет параметра срабатывания реле максимального междуфазного напряжения
3.7.3 Расчет параметра срабатывания реле максимального напряжения обратной последовательности
3.7.4 Расчет параметра срабатывания реле минимального напряжения обратной последовательности
3.7.5 Выбор выдержки времени неисправности цепей напряжения
3.7.6 Выбор выдержки времени задержки на цикл АПВ
3.7.7 Выбор выдержки времени отстройки от дребезга контактов выключателя
3.8 Выбор выдержек времени
3.8.1 Выбор выдержки времени подхвата срабатывания выходных цепей
3.9 Пример расчета защит шин
3.9.1 Параметрирование терминала
3.9.2 Расчет дифференциальной защиты шин с торможением
3.9.3 Реле контроля исправности цепей переменного тока
3.9.4 Ручное опробование
3.9.5 Выбор времени запоминания команды опробования
Приложение А
Приложение Б
Приложение В
Приложение Г
Список литературы
