- Артикул:00-01010219
- Обложка: Мягкая обложка
- Город: Москва
- Страниц: 46
- Формат: А4 (210x290 мм)
- Год: 2026
- Вес: 111 г
Развернуть ▼
Документ продается с актуализацией на дату продажи!

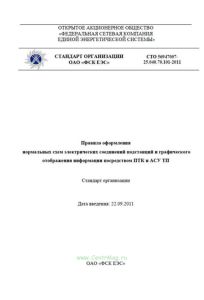

СТО 56947007-25.040.70.101-2011. Правила оформления нормальных схем электрических соединений подстанций и графического отображения информации посредством ПТК и АСУ ТП» утвержден и введен в действие Приказом ОАО «ФСК ЕЭС» от 22.09.2011 № 570.
Настоящий Стандарт организации устанавливает единые требования:
- к графическому исполнению нормальных схем электрических соединений ПС ОАО «ФСК ЕЭС» на бумажном носителе;
- к графическому отображению информации на средствах индивидуального и коллективного пользования в составе ПТК ГЦУС (ЦУС), АСУ ТП (ССПИ) ПС.
Настоящий Стандарт организации разработан с целью:
- унификации графического исполнения нормальных схем ПС и графического отображения информации посредством ПТК;
- обеспечения идентичности диспетчерских наименований оборудования и устройств, используемых в нормальных схемах ПС, бланках и программах переключений, другой оперативной документации, с надписями на табличках на оборудовании;
- улучшения ориентирования персонала при выполнении функций оперативно-диспетчерского и оперативно-технологического управления, оперативного и ремонтного обслуживания подстанций, чем повышается безопасность труда персонала и безаварийность эксплуатации оборудования.
Содержание
1 Общие положения
1.1 Список применяемых сокращений
1.2 Термины и определения, используемые в разделе 2
1.3 Термины и определения, используемые в разделе 3
2 Порядок оформления нормальных схем ПС
2.1 Требования к изображению нормальных схем ПС
2.2 Требования к графическому редактору, размерам и штампу нормальных схем ПС
2.3 Требования к нанесению надписей у элементов нормальных и оперативных схем ПС
2.4 Принцип построения наносимых на нормальную схему ПС диспетчерских наименований ЛЭП
3 Единые требования к графическому отображению информации на средствах индивидуального и коллективного пользования ПТК ГЦУС (ЦУС), АСУ ТП ПС
3.1 Основные принципы отображения информации
3.2 Типовой состав предоставляемых заказчиком материалов для разработки системы графического отображения информации на средствах индивидуального и коллективного пользования ЦУС
3.3 Требования к системе графического отображения информации на средствах индивидуального и коллективного пользования.
3.4 Отображение объектов и их свойств
3.5 Сигнализация об отклонении параметров электрических режимов от номинальных значений.
Приложение А
Приложение Б
Приложение В
Приложение Г
Приложение Д
